应用目的

在现代化的污水厂中，每一个生产过程总是与相应的仪表及自控技术有关。仪表能连续检测各工艺参数，根据这些参数的数据进行手动或自动控制，从而协调供需之间、系统各组成部分之间、各污水处理工艺之间的关系。处理量实时监测，对于污水处理厂的运行管理，水位是一个重要的控制参数。准确及时地掌握进水位，对工艺控制及提高污水厂整体的运行有重要作用，以及为运行管理提供实时水位的目的。

污水处理中使用较多的是液位检测仪表，其中又以超声波液位计为主。该液位计无机械可动部分，可靠性高，安装简单、方便，属于非接触测量，且不受液体的粘度、密度等影响，因此多用于药池、排泥水池等的液位测量。

仪表概述

声波液位计的探头是由传感器和发射、接收换能器组成。发射换能器面对液面发射超声波脉冲，超声波脉冲从液面上反射回来，被接收换能器接收。根据发射至接收的时间可确定传感器与液面之间的距离，即可换算成液位。

超声波物位计置有温度传感器，可以在很宽的温度范围内实现测量结果的温度补偿；在密封结构防水、放尘、防潮上有明显优势，更适应在野外等恶劣场合使用；采用先进的回波数字滤波跟踪算法，能在嘈杂的电、声噪声中有效捕捉真实回波。

其量程最大可达15m，精确度为±0．5％，在污水处理工艺过程中液位测量应用广泛。

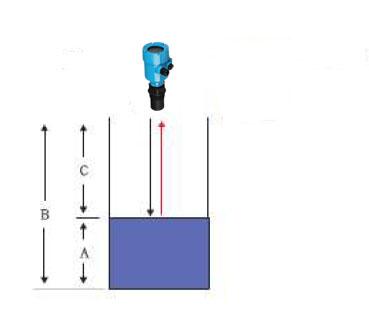

根据设定，超声波物位计可以在LED显示中显示出所需要的数值：

A: 界面高度

B：全量程

C: 空高

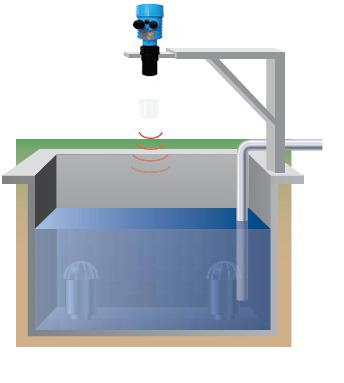

                             安装示意图

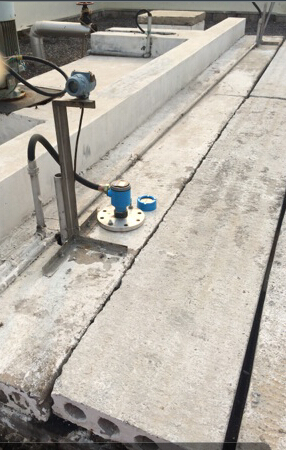

超声波在现场中的应用现场应用
