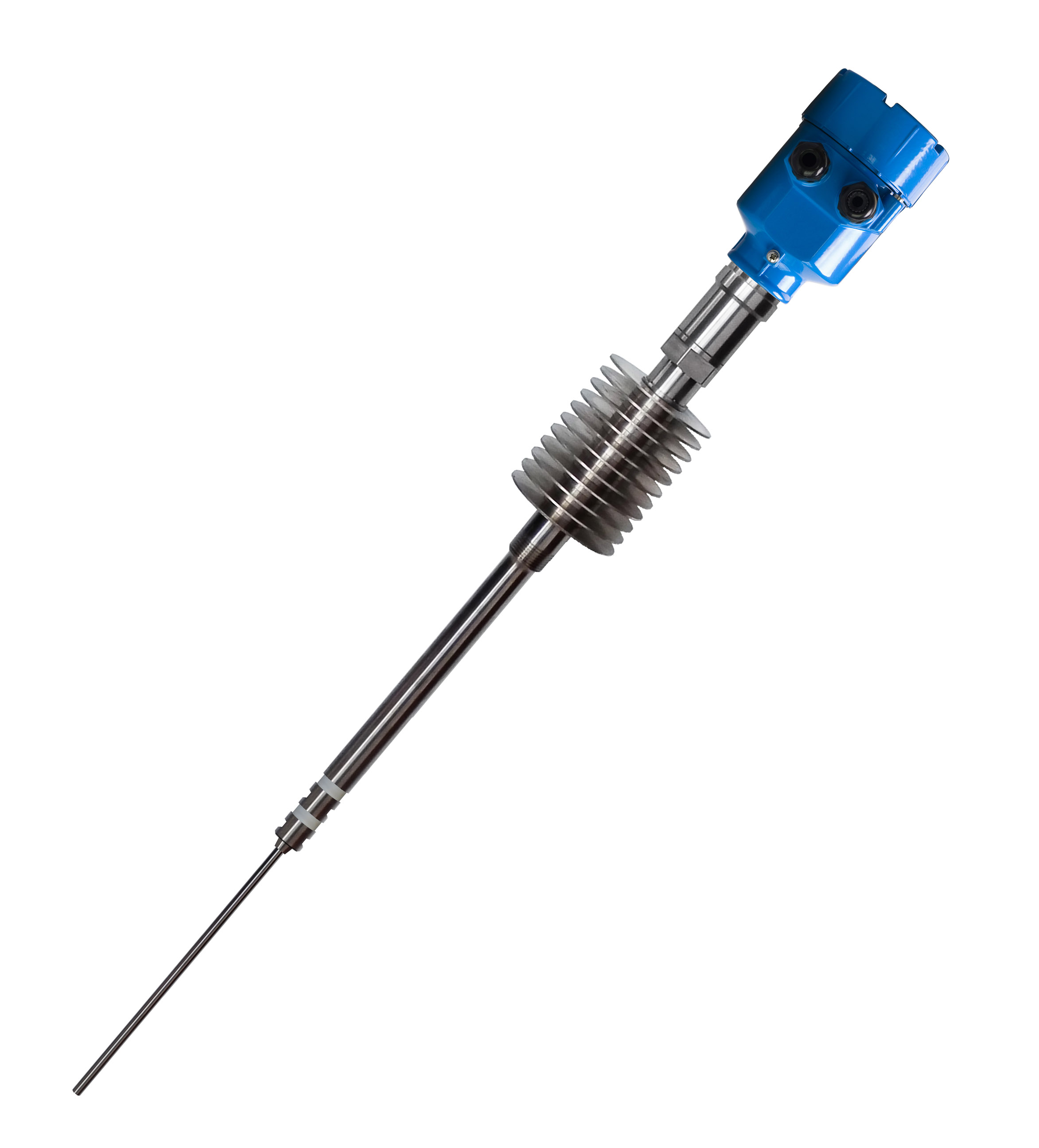

应用场合： 高温中压
探头类型： 高温硬杆
过程连接： 1 " BSPT
过程温度： -40…800℃
过程压力： -0.1…1.0MPa
量 程： 2m
电源说明
-供电：（自适应电源）
直流供电电压：20~35VDC
交流供电电压：30~250VAC(50/60Hz)
-允许纹波
直流电：≤ 1Vp-p
交流电：≤ 5Vp-p
-功耗：1.5W(Max.)
-隔离电压：1500V(Min.)
-过压保护：CAT III
-反向保护：接线无极性要求
输入
-测量变量：探头杆与罐壁或接地管间的电容
-测量范围：0…120pF
-频率：100KHz
输出
-物位报警方式：高位报警和低位报警
-继电器：DPDT（双刀双掷）
-继电器触点容量：250VAC，1A（有感）
3A（无感，即cosΦ=1.0）
-物位报警输出：LED红色指示灯显示
-电源状态指示：LED绿色指示灯显示
-系统故障报警：LED黄色指示灯显示
-档位指示：LED绿色指示灯显示（智能型）
-带载能力：中心端与屏蔽端阻抗(Min.)：500Ω
屏蔽端与地端阻抗(Min.)：50Ω
-延时：0.5~30s
-启动稳定时间：1.0s
-测量反应时间：< 0.5s
精度及稳定性
-分辨率：< 0.2pF
-重复性：< 1mm (0.04")（导电物料）
< 20mm(0.79")（绝缘物料）
-温度稳定性：< 0.01%/℃（满量程范围内）
-分体线电容变化：≈ 0.015pF/m·℃
电缆接口
-防水接头：M20×1.5 (PG13.5)
防水接头在供货范围之内。
分体线
-长度(Max.)：50m
防护
-安全栅：内置（防爆型专有）
-滤波器：内置防静电及消除射频干扰滤波器
-火花塞：内置（可选）
-壳体防护等级：IP67
环境
-环境温度：-40℃~+70℃
-存储温度：-20℃~+65℃
-环境湿度：< 90%
注意：
分体安装时探头侧环境温度最高可达120℃，但是仪表外壳温度最高70℃。
认证
-CE认证：恒立仪表确保贴有CE标志的仪表均通过了所需的相关测试。
-防爆认证：隔爆本安复合型
(Ex d ia [ia Ga]II C T4/T5/T6 Gb)
此图仅供参考（需以现场实际情况为准）
电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化
罐、灰斗、石灰渣仓、仓泵、灰库、油箱等
化工：蒸馏塔、原料和中间体料仓、反应罐、氨水
罐、有毒液体罐、固体料仓、分离器、冷凝
器、反应釜等 石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨
水罐、汽鼓、炼油厂油库、电脱界面、沥青
罐、罐区等
水和水处理：蓄水池、污水池、水处理罐、沉淀池
消化塔、输气管道、深井、饮用水网络等
水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存
储仓、篦冷机等
冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、
高炉、氧化铝粉仓、电解池缓冲罐、浓相输
送、除尘器、干熄焦炉等
油田：原油或成品油储罐、三相分离器、沉降罐、
污水罐（池）及油水界面、钻探泥浆罐、输
油管线等
造纸：原料仓、储料塔、干燥鼓等
其他：采石场、食品、制药、环保、造船等行业
