应用场合： 固体物料

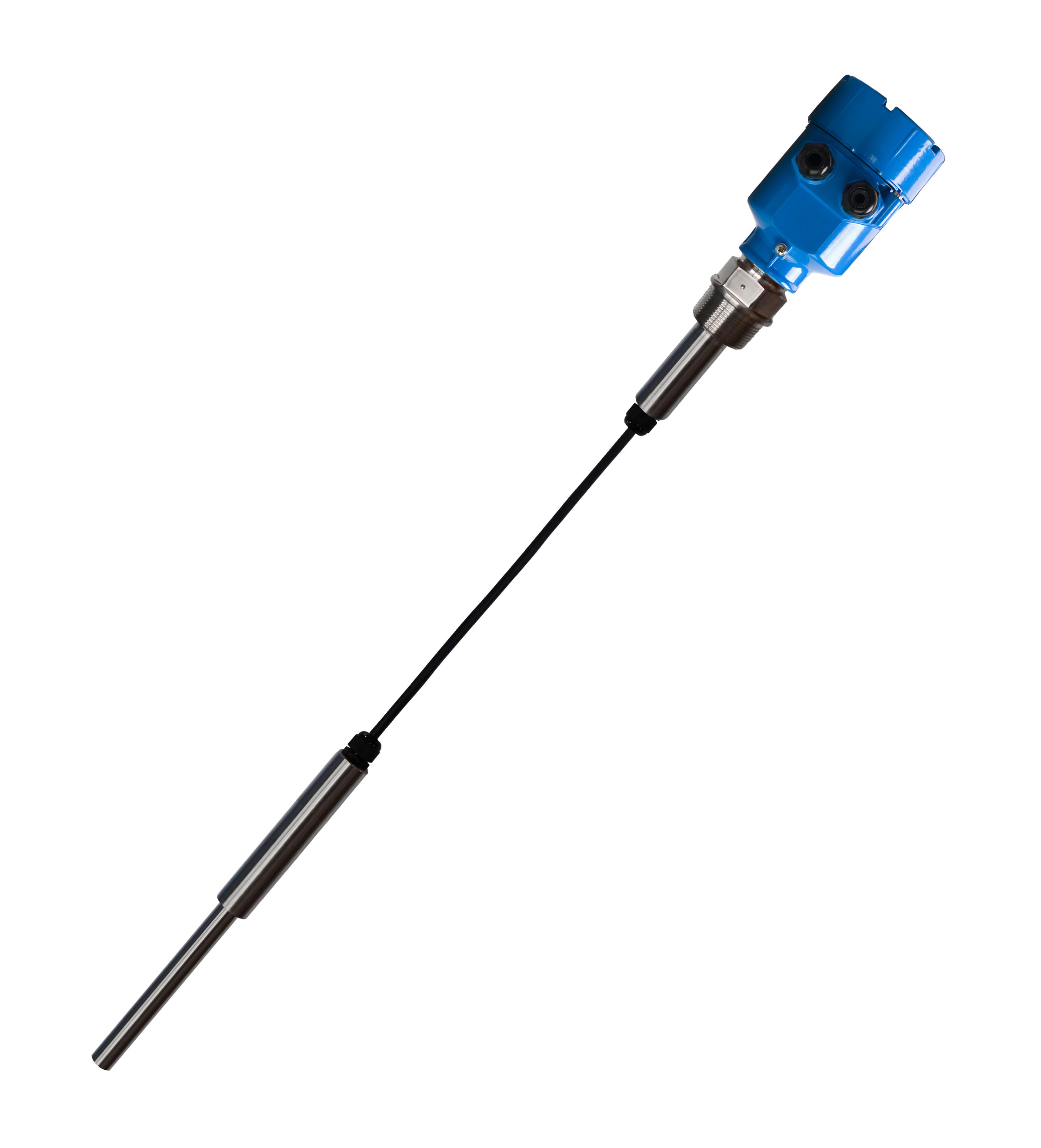

探头类型： 缆式振棒
过程连接： 1 1/2" BSPT
过程温度： -40…150℃
过程压力： -0.1…0.6MPa
量 程： 20m
电源说明
-供电：（自适应电源）
直流供电电压：20~35VDC
交流供电电压：30~250VAC(50/60Hz)
-允许纹波
直流电：≤ 1Vp-p
交流电：≤ 5Vp-p
-功耗：1.5W(Max.)
-隔离电压：1500V(Min.)
-过压保护：CAT III
-反向保护：接线无极性要求
输入
-测量变量：物料位置的变换引起的音叉叉体频率的变化。
-测量范围：4m(Max.)
-频率：
160Hz（叉体长度150mm探头）
1200Hz（叉体长度40mm探头）
280Hz（棒体长度159mm探头）
-物料密度要求（Min.）
0.01g/cm3（叉体长度150mm探头）
0.5g/cm3 （叉体长度40mm探头）
0.3g/cm3（棒体长度159mm探头）
-物料粘度要求：
10Kcp(叉体长度40mm探头)
输出
-物位报警方式：高位报警和低位报警
-继电器：DPDT（双刀双掷）
-继电器触点容量：250VAC，1A（有感）
3A（无感，即cosΦ=1.0）
-物位报警输出：LED红色指示灯显示
-电源状态指示：LED绿色指示灯显示
-延时：0~30s
精度及稳定性
-测量条件：
-环境温度：+18℃...+30℃
-相对空气湿度：45...75%
-环境压力：86...106kPa
-测量介质：水
-安装方式：竖直安装
-叠加压力：0kPa
-测量精度：
-测量偏差：±1mm
-响应时间：
叉体（150mm探头）与振棒响应时间：
0.5s（从悬空状态到埋没状态）
<2s（从埋没状态到悬空状态）
叉体（40mm探头）的响应时间均为0.5s。
-温度稳定性：< 0.01%/℃（满量程范围内）
电缆接口
-防水接头：M20×1.5 (PG13.5)
防水接头在供货范围之内。
防护
-壳体防护等级：IP67
环境
-环境温度：-40℃~+70℃
-存储温度：-20℃~+65℃
-环境湿度：< 90%
认证
-CE认证：恒立仪表确保贴有CE标志的仪表均通过了所需的相关测试。
-防爆认证：隔爆本安复合型(Ex d ia II C T4/T5/T6 Ga/Gb)
粉尘防爆型(Ex tD A21 IP67 T80℃)

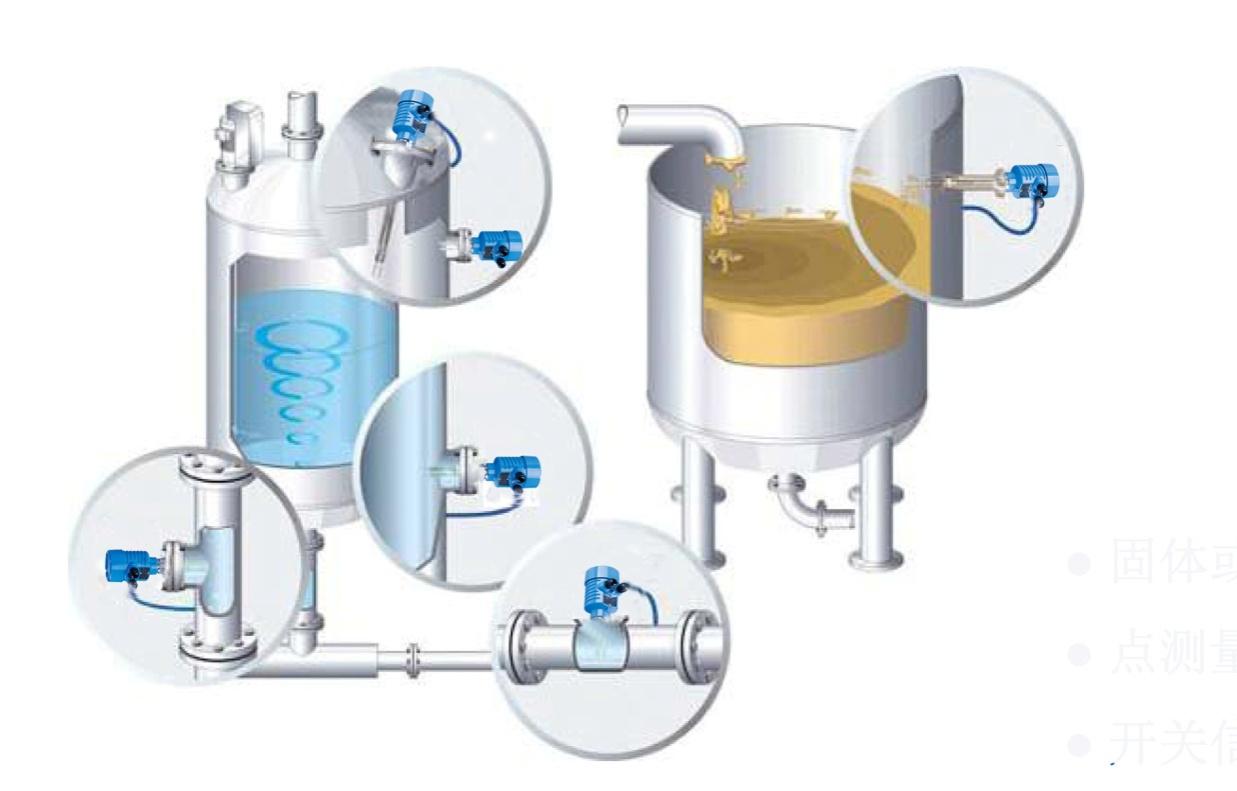

此图仅供参考（需以现场实际情况为准）
电厂：燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等
化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等
石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库等
水和水处理：蓄水池、污水池、水处理罐、沉淀池、
消化塔、输气管道、深井、饮用水网络等
水泥：水泥仓、煤粉仓、炉渣存储仓等
冶金：辅料仓、氧化铝粉仓、电解池缓冲罐等
油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池） 、钻探泥浆罐等
造纸：储料塔、干燥鼓等
其他：食品、制药、环保、塑料等行业
