主导管

- 主导管型号/压力等级/尺寸：

  - C63-6.3Mpa：φ63×3.5

  - C63A-10.0Mpa：φ64×4

  - C63B-16.0Mpa：φ68×6

  - C63C-25.0Mpa：φ74×8

  - C63D-42.0Mpa：φ75×12

- 测量范围：

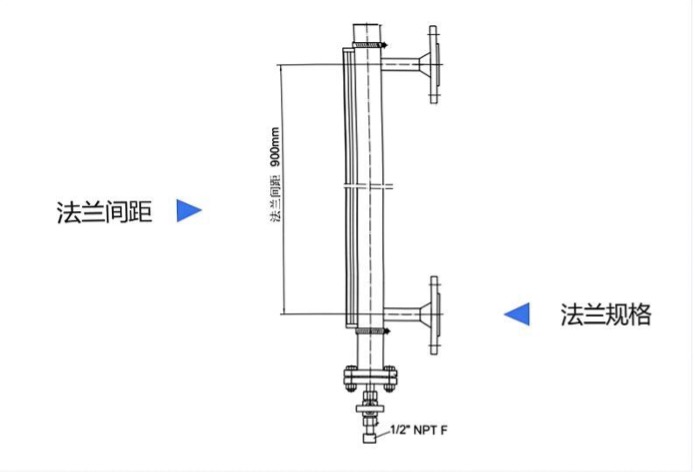

二侧法兰中心距

≤300mm～≥5500mm

其他尺寸可以订做。

- 工作压力：6.3Mpa～42.0 Mpa

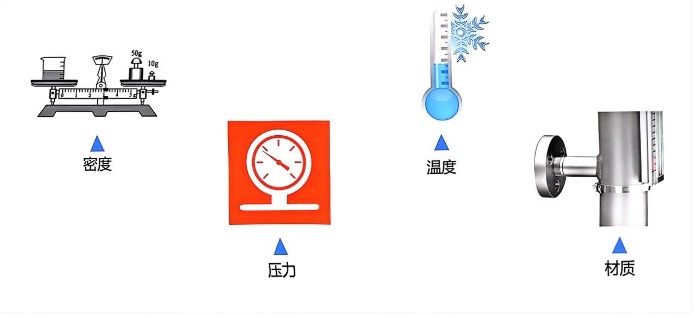

- 介质温度：

  - 6.3Mpa：≤550℃

  - 10.0Mpa：≤400℃

  - 16.0Mpa：≤300℃

  - 25.0Mpa：≤250℃

  - 42.0Mpa：≤120℃

- 介质密度：0.38g/cm³～2g/cm³

- 材质：321/304SS/316L。

旁路管顶部：

   - 结构选项：法兰

   - 尺寸：2 1/2"，2500 lb ANSI

     - 通气塞：BSP 1/2"

     - 通气阀

     - 通气法兰

 旁路管底部：

   - 法兰带排污塞 BSP 1/2"

   - 尺寸：2 1/2"，2500 lb ANSI

     - 排污阀

     - 排污法兰

 旁路管连接：

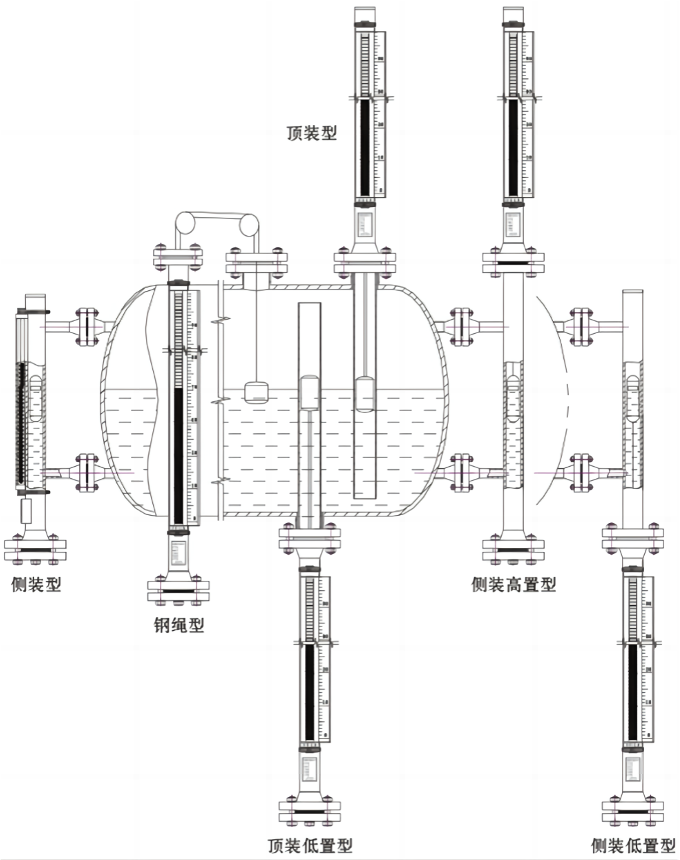

   - 旁路侧安装

     - 法兰：DN10～DN50，PN420 DIN

       - 1/2"～2 1/2"，2500 lb ANSI

     - 螺纹：GM/... = 内螺纹/尺寸

       - GN/... = 外螺纹/尺寸

     - 焊接端：S...×...= 外径×壁厚

l  变送器远传参数：

型号：  - 普通型：Y

            - 隔爆型：D

            - 本安型：I

电源电压：24VDC（两线制）

输出电流：4～20mA

 精度：

    ±1.5%FS（H≥1000mm）

    ±2.5%FS（H<1000mm）

    ±1mm/±0.1%FS

滞后：≤0.4%

重复性：±0.2%

负载能力：600Ω

环境温度：-40℃～+70℃

工作温度：-20℃～+120℃

隔爆型：Exd IICT6 Gb

防护等级：IP66/IP68

本安型：Ex iaIICT4-T6

电缆接口：

     普通型：Pg11

     M20×1.5 内螺纹

l  报警开关单元技术参数

- 型号：普通型

- 常开触点：CK

- 常闭触点：CB

- 单刀双掷：常开、常闭触点：CKB

- 隔爆型：常开触点：GBCK-EX

- 常闭触点：GBCB-EX

- 单刀双掷：常开、常闭触点：GBCB-EX

- 触点容量：220VDC，（1A）

- 环境温度：-40℃～+70℃

- 工作温度：-20℃～+120℃

- 防爆等级：ExdIIBT4～T6

- 防护等级：IP66/68

- 电缆接口：普通型：Pg11

- 电缆接口：M20×1.5 内螺纹

- 开关特性：记忆型开关

l  显示液位单元的技术参数

- 测量范围：200～18000mm

- 精度：±10mm

- 翻柱直径：φ10mm

- 工作压力：0.25～42.0MPa

- 介质温度：-196℃～+550℃

- 介质密度：≥0.38g/cm³

- 介质密度差：≥0.05g/cm³（二介质界面）

- 介质粘度：≤0.4Pas

- 环境振动：频率≤25Hz，振幅≤0.5mm

- 跟随速度：≥0.08m/s

主要应用：广泛应用于化工、石油、电厂等行业的低腐蚀性液体的中、高压容器、反应釜、分离器、高低加、锅炉汽包等
