主导管：φ75×5.5

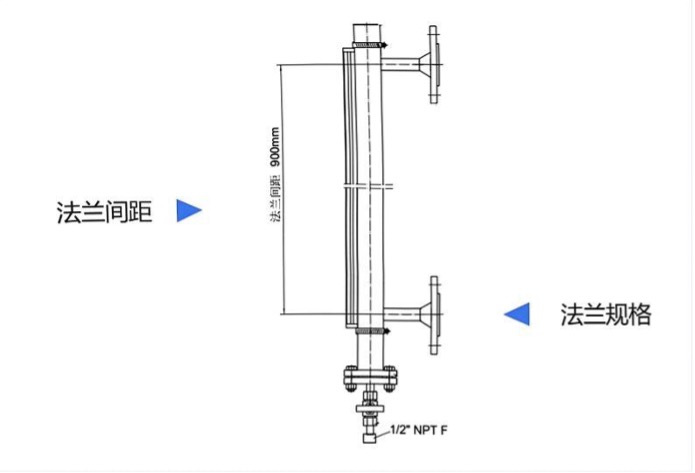

 测量范围：

二侧法兰中心距

≤300mm~≥5500mm

 工作压力：最大1.0Mpa

 介质温度：

   材料：UPVC，温度：60℃

   材料：CPVC，温度：100℃

   材料：PP，  温度：80℃

   材料：ABS， 温度：100℃

 介质密度：0.38g/cm³~2g/cm³

 材质：UPVC、CPVC、PP、ABS

 旁路管顶部：

   焊接帽

   结构选项：螺纹配件

     通气塞：1/2"管螺纹

     通气阀：3/8"或1/2"管螺纹

     通气法兰：DN10~DN100

 旁路管底部：

   螺纹配件

     排污塞：1/2"管螺纹

     排污阀：3/8"或1/2"管螺纹

     排污法兰：DN10~DN100

 旁路管连接：

   旁路侧安装

     法兰：

       DN15~DN50, PN10 DIN

       1/2"~2", 150 lb ANSI

l  变送器远传参数：

型号：  - 普通型：Y

            - 隔爆型：D

            - 本安型：I

电源电压：24VDC（两线制）

输出电流：4～20mA

 精度：

    ±1.5%FS（H≥1000mm）

    ±2.5%FS（H<1000mm）

    ±1mm/±0.1%FS

滞后：≤0.4%

重复性：±0.2%

负载能力：600Ω

环境温度：-40℃～+70℃

工作温度：-20℃～+100℃

隔爆型：Exd IICT6 Gb

防护等级：IP66/IP68

本安型：Ex iaIICT4-T6

电缆接口：

     普通型：Pg11

     M20×1.5 内螺纹

l  报警开关单元技术参数

- 型号：普通型

- 常开触点：CK

- 常闭触点：CB

- 单刀双掷：常开、常闭触点：CKB

- 隔爆型：常开触点：GBCK-EX

- 常闭触点：GBCB-EX

- 单刀双掷：常开、常闭触点：GBCB-EX

- 触点容量：220VDC，（1A）

- 环境温度：-40℃～+70℃

- 工作温度：-20℃～+100℃

- 防爆等级：ExdIIBT4～T6

- 防护等级：IP66/68

- 电缆接口：普通型：Pg11

- 电缆接口：M20×1.5 内螺纹

- 开关特性：记忆型开关

l  显示液位单元的技术参数

- 测量范围：200～18000mm

- 精度：±10mm

- 翻柱直径：φ10mm

- 工作压力：0.25～42.0MPa

- 介质温度：-196℃～+550℃

- 介质密度：≥0.38g/cm³

- 介质密度差：≥0.05g/cm³（二介质界面）

- 介质粘度：≤0.4Pas

- 环境振动：频率≤25Hz，振幅≤0.5mm

- 跟随速度：≥0.08m/s

1. 材料 U: UPVC（聚氯乙烯）

   - 适用的液体介质包括：醋酸20%，80%明矾，碳酸氢铵，硝酸铵，氯胺，氯水，柠檬酸，铜盐水，次氯酸盐，硝酸10%，30%，60%，硫酸80%~93%等。

   - 不适用的液体介质包括：芳香剂，碳化氯，酮，脂类等液体。

2. 材料 PP: PP（聚丙烯）

   - 适用的液体介质包括：盐酸和酸性、碱性液体和有机溶剂（尤其是活性溶剂）。

   - 不适用的液体介质包括：浓缩硝酸，铬酸混合物，含氯溶剂，脂肪族，芳香氢等。

3. 材料 A: ABS（丙烯腈）

   - 适用的液体介质包括：氯化铝，氯水，碳酸氢，原油，次氯酸钠，氯化锡，硝酸10%，30%，硫酸铜，硝酸铁，甲醛30%，盐酸20%等。
