主导管：φ60×1.5

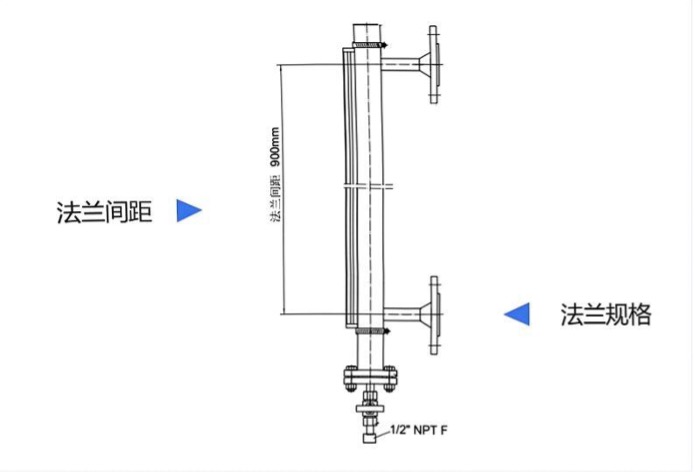

测量范围：二侧法兰中心距

       ≤300mm~≥5500mm

工作压力：最大 4.0Mpa

介质温度：PTFE：250℃

       UPVC：60℃

       PP：80℃

       ABS：100℃

介质密度：0.5g/cm³~2g/cm³

材质：外管不锈钢 304SS/316L

    内管 PTFE、UPVC、PP、ABS

旁路管顶部：法兰
        通气法兰

旁路管底部：法兰
        排污法兰

旁路管连接：旁路侧安装
        工艺接口选项

法兰：DN25~DN150，PN6~PN40 DIN

变送器远传参数

型号：普通型：Y
    隔爆型：D
    本安型：I

电源电压：24VDC（两线制）

输出电流：4～20mA

精度：±1.5%FS（H≥1000mm）

    ±2.5%FS（H<1000mm）

    ±1mm/±0.1%FS

滞后：≤0.4%

重复性：±0.2%

负载能力：600Ω

环境温度：-40℃～+70℃

工作温度：-20℃～+100℃

隔爆型：Exd IICT6 Gb

防护等级：IP66/IP68

本安型：Ex iaIICT4-T6

电缆接口：普通型：Pg11
       M20×1.5 内螺纹

报警开关单元技术参数

型号：普通型

常开触点：CK

常闭触点：CB

单刀双掷：常开、常闭触点：CKB

隔爆型：常开触点：GBCK-EX

常闭触点：GBCB-EX

单刀双掷：常开、常闭触点：GBCB-EX

触点容量：220VDC，（1A）

环境温度：-40℃～+70℃

工作温度：-20℃～+100℃

防爆等级：ExdIIBT4～T6

防护等级：IP66/68

电缆接口：普通型：Pg11

电缆接口：M20×1.5 内螺纹

开关特性：记忆型开关

显示液位单元的技术参数

测量范围：200～18000mm

精度：±10mm

翻柱直径：φ10mm

工作压力：0.25～42.0MPa

介质温度：-196℃～+550℃

介质密度：≥0.38g/cm³

介质密度差：≥0.05g/cm³（二介质界面）

介质粘度：≤0.4Pas

环境振动：频率≤25Hz，振幅≤0.5mm

跟随速度：≥0.08m/s并且≤0.1m/s

各类强腐蚀性环境，如盐酸、稀硫酸、王水、硝酸、氢氟酸等介质
